Вы же не будете гуглить "что такое Фрезерный станок с ЧПУ«Если только на кону не стоит что-то действительно важное. Возможно, вы пытаетесь создать продукт. Возможно, вы рассчитываете стоимость комплектующих. Или, может быть, вы смотрите на каталог оборудования и думаете: «Не собираюсь ли я совершить дорогостоящую ошибку?»
Проблема в том, что большинство руководств по фрезерованию на станках с ЧПУ либо излагают материал как инженерные учебники, либо чрезмерно упрощают всё до такой степени, что это становится бесполезным. Это руководство не будет этим заниматься. Мы разберём, как на самом деле работает фрезерный станок с ЧПУ, что на самом деле означает «фрезерование на станке с ЧПУ» и как выбрать подходящий станок, не тратя деньги впустую. Запутались в...Фрезерование на станках с ЧПУ против токарной обработки на станках с ЧПУПрочитайте наш блог, чтобы всё прояснить.
Фрезерование на станках с ЧПУ — это процесс резки, управляемый компьютером. Но это определение скучное и упускает суть: оно изменило всё. Вращающийся инструмент вырезает материал из цельного блока, создавая формы, элементы и отверстия, но это происходит благодаря тому, что специализированная цифровая система полностью заменила рычаги и вращающиеся вручную колеса.
Послушайте, вы проектируете деталь на компьютере, передаете файл, а станок выполняет резку с хирургической, непревзойденной точностью. Именно поэтому такие отрасли, как аэрокосмическая, автомобильная и робототехническая, так сильно зависят от этой технологии. Человеческие руки не могут постоянно обеспечивать точность размеров, необходимую для таких сложных задач. компоненты аэрокосмического класса.
В компании Keso мы с самого начала внедрили передовые технологии фрезерования с ЧПУ, и богатый опыт нашей команды в области механической обработки напрямую отражается на стабильности качества готовых деталей. Многие клиенты приносят нам компоненты, которые не прошли проверку на соответствие допускам в других цехах, и только после переноса производства к нам они отмечают более стабильную точность. В механической обработке вы выбираете процессы и опыт цеха — именно это гарантирует, что ваши критически важные детали будут изготовлены правильно с первого раза.
Проверка фактов: Знаете ли вы, что фрезерование на станках с ЧПУ позволяет изготавливать детали с допусками меньше толщины человеческого волоса? Речь идёт о повторяемой точности до нескольких микрон в высокоточных или специализированных областях применения. Это не просто лучше, чем ручное фрезерование. Это совершенно другой уровень точности. Именно эта возможность объясняет, почему мировой рынок промышленной автоматизации в значительной степени зависит от... Детали, обработанные на станках с ЧПУПрогнозируется, что в ближайшие годы объем рынка достигнет почти 400 миллиардов долларов. Вот о каком влиянии мы говорим.
Главное отличие между традиционным ручным фрезерным станком и современной системой ЧПУ сводится к одному: управлению и тому, кому вы доверяете его держать.
На ручной мельнице оператор контролирует абсолютно всё. Каждое движение инструмента, глубина резания, скорость подачи — всё зависит от рук, глаз и концентрации внимания этого человека в данный момент. Как только наступает усталость или действие кофе заканчивается, допуски могут сбиться.
Теперь рассмотрим фрезерный станок с ЧПУ. Движения не управляются интуитивно, а запускаются строками программного кода. Станок последовательно выполняет точные координаты, цикл за циклом. Именно поэтому в большинстве отраслей промышленности фрезерование с ЧПУ стало основным методом производства прецизионных деталей.
Представьте, что вы заказываете корпус критически важной лопатки турбины. Что бы вы предпочли: чтобы эту деталь изготовила система, обеспечивающая предсказуемую и воспроизводимую точность до микрона, или чтобы её изготовил человек, полагаясь на интуицию?
В этом и разница. Фрезерный станок с ЧПУ обеспечивает:
Значительное улучшение предсказуемости и точности — вот почему фрезерование на станках с ЧПУ является доминирующим выбором для большинства современных производственных задач, в то время как ручное фрезерование сегодня в основном используется для мелкого ремонта, простых прототипов, обучения или мелкосерийного производства, где не требуются сверхточные допуски.
Когда вы видите на изделии маркировку «фрезеровано на станке с ЧПУ», это означает, что деталь не была отлита, изготовлена методом литья или грубой резки, а была вырезана непосредственно из цельного куска материала с помощью фрезерного станка с ЧПУ, который следовал точным цифровым инструкциям.
Это важно, потому что Детали, изготовленные на станках с ЧПУ. обычно имеют:
Когда производители переходят на фрезерные станки с ЧПУ, они обычно делают это по одной причине: для обеспечения стабильности качества. Каждая деталь получается практически идентичной, даже при больших объемах производства.
Если вы зашли сюда с вопросом «как работает фрезерный станок с ЧПУ?», значит, вас интересуют не мелочи, а полезные выводы. Возможно, вы пытаетесь: выбрать подходящий станок, выявить узкое место в производстве, точно рассчитать стоимость детали или перестать выбрасывать брак из-за неправильной настройки. Понимание работы станка от начала до конца дает вам три реальных преимущества: предсказуемость (вы будете знать, где скрываются время и затраты), контроль (вы перестанете гадать о подачах, скоростях и креплении) и поиск и устранение неисправностей (вы будете слышать о проблемах до того, как они приведут к срыву производства). Поэтому читайте это так, как будто вы собираетесь завтра выполнить первый заказ, а не как будто готовитесь к экзамену.
Система фрезерования с ЧПУ — это беспощадный прецизионный инструмент. Это управляемый компьютером режущий инструмент, предназначенный для вырезания материала из цельного блока и получения точно заданной формы. Однако эта возможность не ограничивается простой резкой; она требует невероятного количества скоординированных инженерных решений. Станок должен управлять скоростью вращения шпинделя, движением инструмента, удалением стружки, подачей охлаждающей жидкости и сложной логикой управления, чтобы обеспечить повторяемость обработки одной сложной детали.

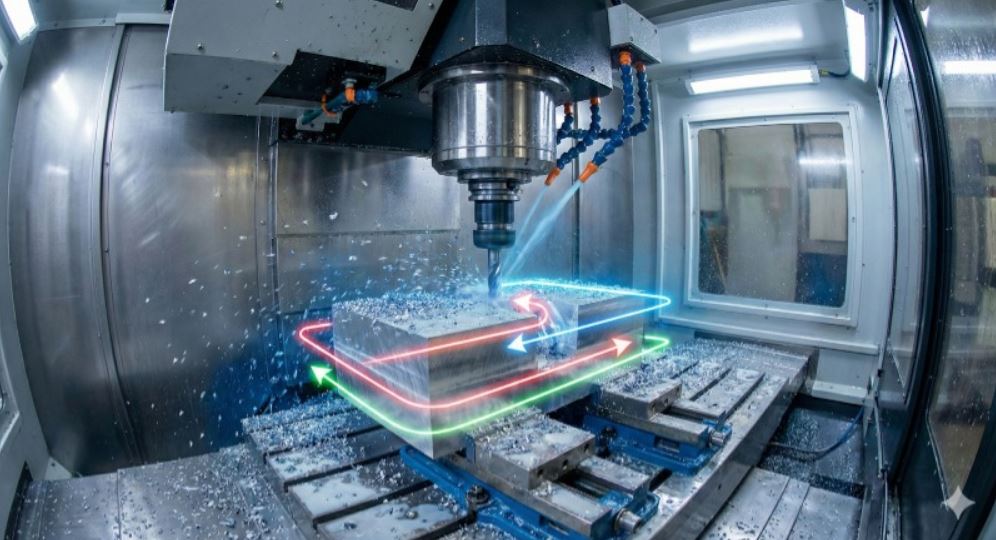

Наблюдайте за работой фрезерного станка с ЧПУ, когда начинается обработка. Шпиндель мгновенно набирает скорость, достигающую тысяч оборотов в минуту в зависимости от материала и инструмента, и режущий инструмент перемещается в исходное положение. Заготовка располагается там, абсолютно жестко зафиксированная на столе.
Блок управления считывает G-код. Это построчный скрипт, полученный непосредственно из вашей CAM-программы. Контроллер мгновенно берет этот скрипт и преобразует его в крошечные, скоординированные перемещения по осям, достигающие координат с точностью до сотых или тысячных долей миллиметра.
По мере отлетания стружки охлаждающая жидкость или туман одновременно регулируют нагрев. Сама система управления активно корректирует люфт и любые мелкие физические отклонения, обеспечивая точное соответствие готовой детали CAD-модели.
Для этой операции крайне важны несколько факторов. Скорость вращения шпинделя и скорость подачи определяют все параметры резки; неправильное управление этой комбинацией гарантирует низкое качество обработки и быстрый выход инструмента из строя. Стратегия траектории движения инструмента, то есть способ черновой обработки и чистовой обработки, определяет общую силу и тепловое воздействие на инструмент. И наконец, зажим. Это самый базовый этап, но ошибка на нем — самый быстрый способ испортить всю дорогостоящую партию деталей.

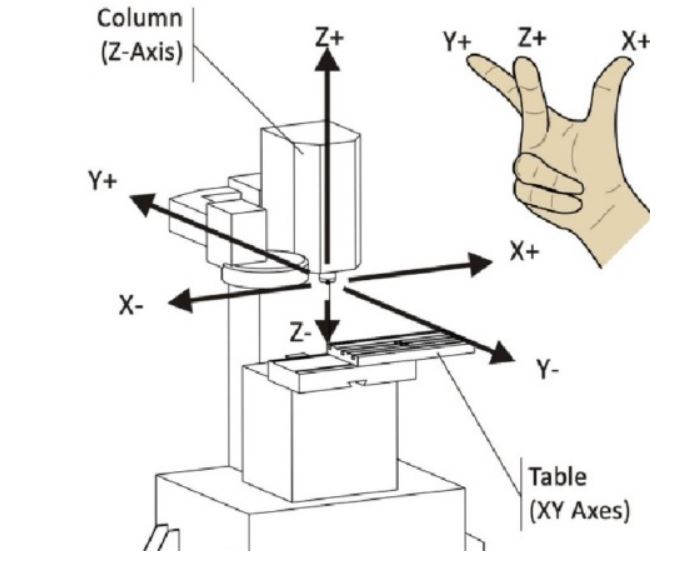

В базовой фрезерной машине резец перемещается по трем линейным осям: X (влево-вправо), Y (вперед-назад) и Z (вверх-вниз). Но это только начало:
Если вы стоите рядом с современным 5-осевой фрезерный станок с ЧПУ При выполнении сложной работы вы заметите, что станок работает плавными дугами, а не рывками; это работа, выполняемая одновременно по нескольким осям. Разница заключается не только в эффектном движении, но и в меньшем количестве настроек, более чистой поверхности и деталях, которые попадают в цель, максимально приближенные к заданным параметрам.
Подробнее о принципах работы фрезерных станков с ЧПУ вы можете узнать в прилагаемом руководстве!
Если всё это звучит так, будто фрезерование на станках с ЧПУ — это мощная, но на самом деле немного сложная задача, то это справедливо. Покупка станка, его настройка, регулировка подачи и скорости, оснастка, приспособления — это очень много работы, прежде чем вы сможете изготовить первую качественную деталь.
Если вам нужны детали, которые будут вырезаны правильно с первого раза, Keso может это обеспечить. Мы обрабатываем детали производственного класса по цене от 5 долларов за штуку, без вашего участия в работе станка, без необходимости беспокоиться о настройке, оснастке или браке.
Просто загрузите свой CAD-файл — мы позаботимся обо всем остальном.
Шпиндель — это «мышца» станка. Он удерживает режущий инструмент и вращает его с высокой скоростью, разрезая металл, пластик или композитные материалы. Качество шпинделя определяет, насколько плавным будет рез и насколько чистой будет поверхность детали, обработанной на станке с ЧПУ, после снятия с обрабатываемого стола. Если в шпинделе есть люфт или вибрация, это сразу же проявляется в виде вибраций и плохой точности.
Современные станки не останавливаются для ручной смены инструмента. Автоматическая система смены инструмента хранит несколько фрез и заменяет их за считанные секунды. Хороший фрезерный станок с ЧПУ использует эту систему для плавного перехода от черновой к чистовой обработке без необходимости настройки. Именно это позволяет изготавливать сложные детали за один проход, а не за несколько этапов, выполняемых вручную.
Это «мозг» и панель управления. Операторы загружают программы, регулируют подачу и скорость, обнуляют станок и контролируют процесс резки. На точно настроенном фрезерном станке с ЧПУ панель управления обеспечивает обратную связь в реальном времени, например, нагрузку на шпиндель и положение осей, что позволяет выявлять проблемы до того, как они приведут к повреждению детали или инструмента.
Рабочий стол — это место, где фиксируется заготовка. Приспособления, тиски, зажимы и специальные шаблоны предотвращают смещение детали во время её формовки. Стабильная установка — это разница между деталью, изготовленной на станке с ЧПУ с высокой точностью, и браком, полным почти бракованных изделий. Хорошая оснастка — это тихо, скучно и абсолютно необходимо.
Перегрев — враг точности. Системы охлаждения распыляют или заливают зону резания для контроля температуры и продления срока службы инструмента. Конвейеры и шнеки для удаления стружки отводят металлические отходы до того, как они начнут накапливаться и мешать резке. Хорошо спроектированный фрезерный станок с ЧПУ поддерживает чистоту зоны резания, поэтому инструмент постоянно обрабатывает материал, а не повторно срезает свободную стружку.
Прежде чем рассматривать станки, необходимо понять, какие инструменты используются. Качество фрезерного станка с ЧПУ напрямую зависит от качества используемого инструмента. Неправильный инструмент ухудшает качество поверхности, снижает точность обработки и может сломаться в процессе работы.
