Фрезерование резьбы против нарезания резьбы

Нарезание резьбы в отверстии кажется простым, пока вы не выбираете между фрезерованием и нарезанием резьбы метчиком. Оба метода являются основными в обработке на станках с ЧПУ и ручном производстве, но они предназначены для разных целей, типов станков и допусков. Независимо от того, нарезаете ли вы резьбу в алюминии, нержавеющей стали или титане, выбор неправильного метода может привести к поломке инструментов, браку деталей и напрасной трате времени.

Давайте разберем реальные различия между фрезерованием резьбы и нарезанием резьбы, когда следует использовать один из методов, а когда другой, и как выбрать правильный инструмент для вашей детали.

Что такое таппинг?

Нарезание внутренней резьбы метчиком — это традиционный метод создания внутренней резьбы путём ввинчивания метчика (закалённого режущего инструмента) в предварительно просверленное отверстие. Этот метод быстр, прост в настройке и широко применяется как в ручном, так и в ЧПУ-обработке.

Существует три распространённых типа кранов:

● Ручные метчики – используются вручную с Т-образной ручкой

● Метчики со спиральной нарезкой – лучше всего подходят для сквозных отверстий

● Метчики со спиральной канавкой – лучше всего подходят для глухих отверстий

Метчики, как правило, рассчитаны на один размер резьбы и шаг, что делает их удобными, но жесткими в плане гибкости.

Что такое фрезерование резьбы?

Резьбофрезерование, в свою очередь, использует вращающийся инструмент, называемый резьбовой фрезой, для нарезания резьбы по винтовой траектории. Инструмент входит в отверстие и, следуя по спиральной траектории, формирует резьбу, используя программу ЧПУ для управления шагом и глубиной.

Существует три типа резьбовых фрез:

● Одноточечные резьбовые фрезы — чрезвычайно гибкие для изготовления резьбы по индивидуальному заказу

● Многопрофильные резьбовые фрезы – нарезают полный профиль за один проход

● Сменные резьбовые фрезы — идеально подходят для крупных резьб или производственных циклов

Для фрезерования резьбы может потребоваться больше времени на программирование и настройку, но этот метод эффективен в областях, которые просто невозможно охватить резьбонарезанием.

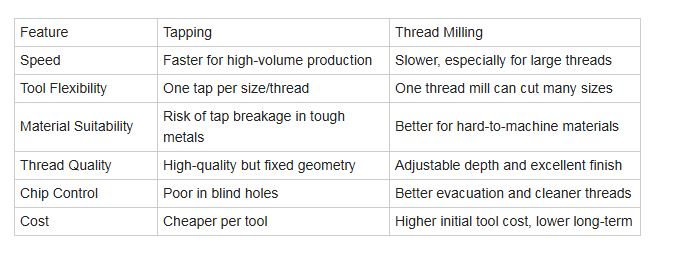

Фрезерование резьбы и нарезание резьбы метчиком: прямое сравнение

Давайте сравним фрезерование резьбы и нарезание резьбы метчиком в наиболее важных областях:

Фрезерование и нарезание резьбы в различных материалах

При работе с мягкими материалами, такими как алюминий или мягкая сталь, нарезание резьбы происходит быстро и редко вызывает проблемы.

Но когда имеешь дело с:

● Нержавеющая сталь

● Инструментальная сталь

● Суперсплавы

…резьбофрезерование увеличивает срок службы инструмента и снижает риск его поломки. Это делает его разумным выбором для аэрокосмической, медицинской и высокоточной промышленности.

Различия в программировании ЧПУ

Нарезание резьбы обычно осуществляется по простому циклу (G84 для правого, G74 для левого резьбонарезания). Легко программируется, минимальное количество переменных.

С другой стороны, для фрезерования резьбы требуется:

● Круговая интерполяция (G02/G03)

● Контроль глубины

● Программирование угла наклона спирали

Хотя это и добавляет сложности, современное программное обеспечение CAM и ЧПУ значительно упрощают процесс.

Срок службы инструмента и соображения стоимости

Метчики быстро изнашиваются при обработке твердых материалов и могут сломаться, особенно в глухих отверстиях с плохим отводом стружки.

Резьбовые фрезы, хотя и стоят дороже, служат дольше и более щадящие, особенно при нарезании резьбы вблизи дна отверстия. Кроме того, если резьбовая фреза сломается, вы, как правило, не потеряете всю деталь целиком.

Лучше ли фрезерование резьбы, чем нарезание резьбы?

Это зависит от вашего заявления.

Нажатие выигрывает, когда:

● Вы работаете в крупносерийном производстве

● Размер резьбы и материал стандартные.

● Скорость и стоимость скважины имеют решающее значение

Фрезерование резьбы целесообразно, когда:

● Вы обрабатываете дорогостоящие или сложные материалы, такие как инконель или титан.

● Вам нужна гибкость в размерах или глубине резьбы

● Вы хотите избежать поломки метчиков в глухих отверстиях.

● Вы используете станки с ЧПУ, поддерживающие винтовую интерполяцию.

Итак, лучше ли резьбофрезерование, чем нарезание резьбы? С точки зрения гибкости и безопасности — да. Но с точки зрения скорости и простоты нарезание резьбы по-прежнему остаётся лидером для повседневной работы.

В компании KESO мы специализируемся на производстве точных и надежных резьбовых деталей, независимо от размера, материала и метода нарезания резьбы. Нужна ли вам помощь в программировании цикла фрезерования резьбы или вы хотите организовать массовое производство резьбы, мы готовы помочь.

Загрузите файл своего дизайна и получите бесплатную смету здесь. Мы порекомендуем лучший процесс для вашей работы.

Заключительное слово: какой из них следует использовать?

Используйте простукивание, когда:

● Вам нужна скорость и низкая стоимость

● Вы работаете с большими партиями с одинаковыми потоками

● У вас ограниченные возможности ЧПУ

Используйте резьбофрезерование, когда:

● Вы работаете с жесткими или дорогими материалами

● Гибкость, точность и качество резьбы имеют значение

● Вы прорезаете резьбу в глухих отверстиях или в отверстиях с разным диаметром резьбы

Совет: если вы нарезаете резьбу на ответственных деталях, попробуйте оба метода. Один сломанный метчик может обойтись дороже, чем покупка резьбофрезы.
