Точность в движении: искусство и наука обработки зубчатых колес на станках с ЧПУ

Шестерни — невоспетые герои мира механики. От сложного механизма наручных часов до мощной трансмиссии ветряной турбины — именно эти механизмы… зубчатые компоненты Они играют основополагающую роль в передаче движения и силы. Потребность в более прочных, тихих, эффективных и быстро изготавливаемых передачах заставила производство отказаться от традиционных методов и перейти к революционному процессу: Обработка зубчатых колес с ЧПУ (числовым программным управлением).

Эта технология представляет собой вершину точного производства, объединяющую передовое программное обеспечение, сложную технику и инженерный опыт для создания шестерен исключительного качества.

Что такое обработка зубчатых колес на станках с ЧПУ?

Обработка зубчатых передач на станках с ЧПУ — это субтрактивный производственный процесс, в котором предварительно запрограммированное программное обеспечение управляет движением заводских инструментов и оборудования. Этот процесс включает в себя автоматизированное управление обрабатывающими инструментами, такими как мельницы, токарные станки, а также специальные зуборезные станки, такие как зубофрезы и долбёжные станки, для изготовления зубьев шестерен с точностью до микрона.

Процесс начинается с цельной заготовки, обычно из стали, алюминия, латуни или пластика. Эта заготовка устанавливается на станок с ЧПУ, который затем с помощью режущих инструментов постепенно удаляет материал, формируя точную геометрию зубьев шестерни в соответствии с цифровым чертежом (моделью САПР).

Основные процессы изготовления зубчатых передач на станках с ЧПУ

Для создания различных типов зубчатых передач применяются несколько специализированных процессов ЧПУ:

1. Зубофрезерование на станках с ЧПУ: это наиболее распространённый метод изготовления прямозубых и косозубых колёсных передач. Режущий инструмент, называемый червячной фрезой (цилиндрический инструмент с косыми зубьями), вращается синхронно с заготовкой. Зубья червячной фрезой постепенно врезаются в заготовку, формируя зубья шестерни. ЧПУ контролирует подачу, скорость вращения и синхронизацию с невероятной точностью.

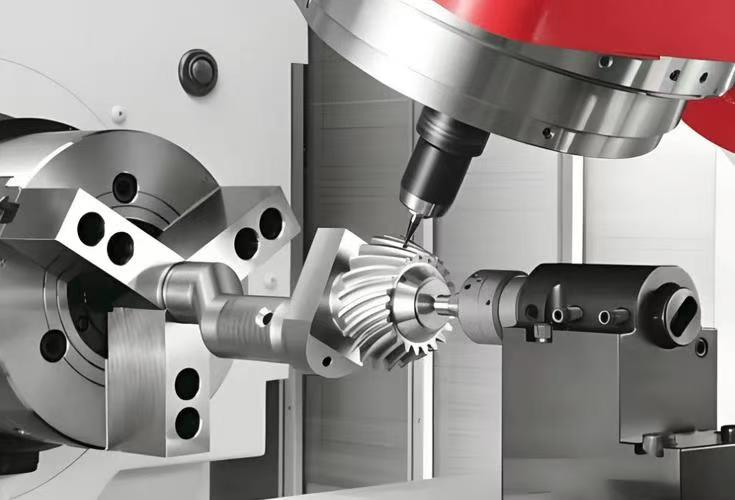

2. Зубофрезерование с ЧПУ: с помощью вращающегося многозубого резца этот процесс позволяет создавать широкий спектр зубчатых передач, включая конические и нестандартные профили. Хотя этот процесс не всегда так же быстр, как зубофрезерование при больших объёмах производства, фрезерование с ЧПУ обеспечивает невероятную гибкость для прототипов, больших зубчатых передач или передач с уникальными формами зубьев.

3. Зубодолбление на станке с ЧПУ: этот процесс использует возвратно-поступательный режущий инструмент, напоминающий зубчатую передачу. Фреза и заготовка вращаются вместе, образуя зацепление, «выстругивая» форму зуба на заготовке. Этот метод отлично подходит для создания внутренних зубчатых передач и зубчатых передач, расположенных очень близко к выступам или другим препятствиям.

4. Зубошлифование на станках с ЧПУ: Для достижения высочайшей точности и чистоты поверхности зубошлифование используется в качестве финишного процесса. При этом шлифовальный круг снимает мельчайшие частицы материала с предварительно нарезанной шестерни. Этот процесс упрочняет шестерни, устраняет деформации, возникающие при термообработке, и обеспечивает максимально тихую и эффективную работу рабочих поверхностей. Этот процесс незаменим в аэрокосмической, автомобильной и других высокопроизводительных отраслях.

5. Шеверование и хонингование зубчатых колес с ЧПУ: это процессы финишной обработки, используемые для улучшения качества поверхности и исправления незначительных отклонений в геометрии зубьев после термообработки, что еще больше снижает уровень шума и увеличивает срок службы.

Непревзойденные преимущества обработки зубчатых колес на станках с ЧПУ

Переход на ЧПУ преобразил производство зубчатых передач, предоставив преимущества, которые не могут себе позволить традиционные методы:

· Исключительная точность: станки с ЧПУ исключают человеческий фактор, производя шестерни с допусками в пределах микрометров. Это обеспечивает идеальное зацепление, оптимальное распределение нагрузки и плавность работы.

· Превосходная стабильность и повторяемость: после проверки программы станок с ЧПУ может производить тысячи идентичных шестерен, партию за партией, гарантируя постоянное качество на протяжении всего производственного цикла.

· Сложная геометрия становится проще: программное обеспечение ЧПУ может легко обрабатывать сложные профили зубьев, включая асимметричные зубья, модифицированные эвольвенты и индивидуальные конструкции, которые было бы крайне сложно или невозможно создать вручную.

· Повышение эффективности и производительности: автоматизация ЧПУ позволяет осуществлять производство без участия человека (без участия человека), что значительно сокращает время производства и затраты труда на единицу продукции.

· Гибкость и Быстрое прототипирование: Изменить конструкцию шестерни так же просто, как внести изменения в CAD-файл и создать новую траекторию инструмента. Это позволяет быстро итерировать и экономически эффективно создавать прототипы без необходимости использования специальной оснастки.

Применение: там, где точность передач имеет решающее значение

Шестерни, изготовленные на станках с ЧПУ, можно встретить практически в любой отрасли, где требуются надежность и производительность:

· Автомобили: трансмиссии, дифференциалы, системы рулевого управления и компоненты двигателя.

· Авиация и оборона: исполнительные системы, трансмиссии вертолетов и стартеры двигателей, где отказ невозможен.

· Промышленное оборудование: робототехника, конвейерные системы, тяжелые станки и упаковочное оборудование.

· Возобновляемая энергия: огромные редукторы в ветряных турбинах, которые преобразуют медленную скорость ротора в высокоскоростное вращение генератора.

· Медицинские приборы: точное оборудование, такое как хирургические роботы и системы визуализации (сканеры КТ/МРТ).

Будущее обработки зубчатых колес с ЧПУ

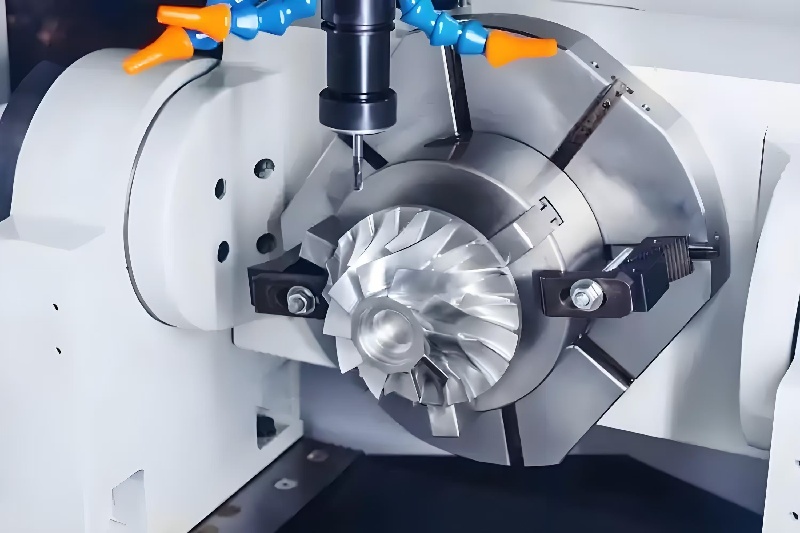

Продолжается развитие таких тенденций, как многокоординатная обработка, позволяющая изготавливать сложные зубчатые колеса за один установ, и комплексная автоматизация с робототехникой для загрузки и выгрузки. Также развивается аддитивное производство (3D-печать), позволяющее создавать заготовки зубчатых колес, близкие к заданным размерам, которые затем обрабатываются обработка на станках с ЧПУ, сокращая отходы материалов. Более того, внедрение ИИ и Интернета вещей (IoT) позволяет проводить предиктивное обслуживание, мониторинг в режиме реального времени и самооптимизировать процессы обработки для ещё большего повышения эффективности.

Заключение

Обработка зубчатых передач на станках с ЧПУ — это больше, чем просто производственный процесс; это основа современного точного машиностроения. Сочетание цифрового проектирования с автоматизированной высокоточной резкой позволяет создавать передовые, надёжные и эффективные зубчатые передачи, которые приводят в движение наш мир. По мере развития технологий ЧПУ будет оставаться лидером, стимулируя инновации в проектировании и производстве зубчатых передач ещё долгие годы.
